35kV箱變



1 35kV雙分裂美式箱變 20 臺



1.1 油浸式雙分裂繞組變壓器 S11M-1000/38.5



38.5/0.315/0.315kV 1 臺 單臺箱變設備配置



1.2 負荷開關+熔斷器 40.5kV/630A，25kA 1 臺



1.3 高壓避雷器 1 組



1.4 高壓帶電顯示裝置 1 組



1.5 低壓框架式斷路器 0.4kV In＝1600A 2 臺



1.6 低壓浪涌保護器 配熔斷器32A 2 組



1.7 低壓電流互感器 1600/5A 0.2 2 組



1.8 箱變測控裝置 電站智能監控單元 1 套



1.9 UPS設備 1kVA 1 套



1.10 低壓多功能電度表 2 臺



1.11 輔助變壓器 SG10-5/0.38 1 臺



1.12 其他附件 1 套



1.13 光端盒

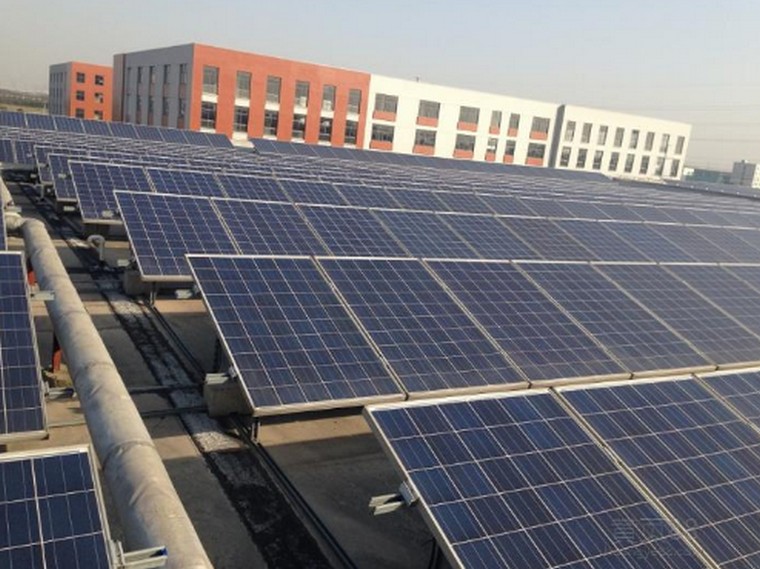

2.7兆瓦光伏需哪些電器設備



一個110kv光伏升壓站，主要有



110kV：斷路器、隔離開關、接地刀閘、電流互感器、電壓互感器、母線、避雷器等。



10kV：開關柜（含主變進線、饋線、PT、站用變開關柜等）、母線。



無功補償裝置；二次保護、測控裝置；通信裝置。



升壓站：一個使通過的電荷電壓變換的整體系統。為了便于用戶或用電單位的使用，把大電壓變小電壓，或小電壓變大電壓的變電設備。主要是升壓，目的是減小線路電流借以減小電能的損失。其構支架按材質可分為離心桿構支架、鋼管構支架、型鋼構支架、離心鋼管混凝土構支架等。
